产品特性：配套锁式电缆接头，防电线松动，内锁扣合本体特殊设计，

          装卸只需拔插无需工具，大大缩减了安装时间，夹紧电缆范围大，

          抗拉力特强，产品有耐酸碱、耐化学物质与一般溶剂等抗腐蚀特性，

          可防水、防尘 全方位的尺寸可广泛应用于各个领域的出线孔上。

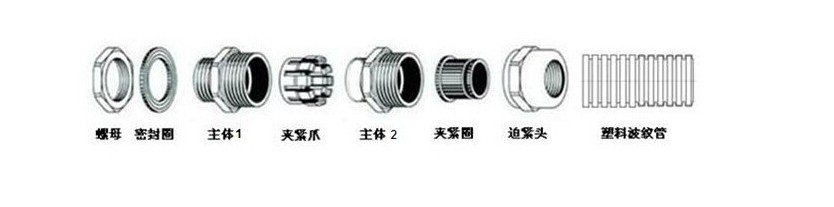

          产品材质： A.C.F.G.部分采用优良的锌合金（可选黄铜镀镍）制成，D部份

          采用UL认可之尼龙Pa66制成，B.E部分采用EPDM耐候橡胶制成，各个孔径、

          材质的橡胶可接受订制

          螺牙规格： 公制牙（Metric/ EN50262）、PG牙、G（PF）牙及美制牙（NPT）

          工作温度： -40℃~+100℃短时可达+120℃。

          产品颜色： A.C.F.G部位为金属色，D为白色，B.E为黑色

          供应范围： 在规定的卡口范围内，并使用O形密封圈旋转紧迫接头，可达IP68

金属软管快速密封防水接头选型参数表





公制标准 M
型号	螺牙标准	电缆外径 (mm)	对应软管	螺纹外径 C1 (mm)	螺纹长度 C2 (mm)	板手径 A &F (mm)	包装
HSKK-RG10-M12/06	M12x1.5	3-6	AD10.0	12	6	16	50
HSKK-RG10-M14/06	M14x1.5	3-6	AD10.0	14	6	16	50
HSKK-RG13-M16/08	M16x1.5	4-8	AD13.0	16	7	18	50
HSKK-RG15.8-M18/10	M18x1.5	6-10	AD15.8	18	8	20	50
HSKK-RG15.8-M20/12	M20x1.5	8-12	AD15.8	20	8	22	50
HSKK-RG18.5-M20/12	M20x1.5	8-12	AD18.5	20	8	22	50
HSKK-RG21.2-M20/12	M20x1.5	8-12	AD21.2	20	8	22	50
HSKK-RG21.2-M24/14	M24x1.5	10-14	AD21.2	21	10	27	50
HSKK-RG21.2-M25/14	M25x1.5	10-14	AD21.2	25	10	28	50
HSKK-RG28.5-M25/14	M25x1.5	10-14	AD28.5	25	10	2	50
HSKK-RG28.5-M27/18	M27x1.5	13-18	AD28.5	27	11	30	50
HSKK-RG28.5-M30/18	M30x1.5	13-18	AD28.5	30	11	32	20
HSKK-RG34.5-M32/22	M32x1.5	15-22	AD34.5	32	11	36	20
HSKK-RG34.5-M33/22	M33x1.5	15-22	AD34.5	33	11	36	20
HSKK-RG34.5-M36/25	M36x1.5	18-25	AD34.5	36	11	42	20
HSKK-RG42.5-M40/25	M40x1.5	18-25	AD42.5	40	12	45	20
HSKK-RG54.5-M50/32	M50x1.5	26-32	AD54.5	50	13	56	10
HSKK-RG54.5-M63/44	M63x1.5	37-44	AD54.5	63	14	70	10
HSKK-RG54.5-M72/52	M72*1.5	42-52	AD54.5	72	14	80	5
德制标准 G
型号	螺牙标准	电缆外径 (mm)	对应软管	螺纹外径 C1 (mm)	螺纹长度 C2 (mm)	板手径 A &F (mm)	包装
HSKK-RG10-PG7/06	PG7	3-6	AD10.0	12.5	6	16	50
HSKK-RG13-PG9/08	PG9	4-8	AD13.0	15.2	7	16	50
HSKK-RG15.8-PG11/10	PG11	6-10	AD15.8	18.6	8	20	50
HSKK-RG15.8-PG13.5/12	PG13.5	8-12	AD15.8	20.4	8	22	50
HSKK-RG18.5-PG13.5/12	PG13.5	8-12	AD18.5	20.4	8	22	20
HSKK-RG21.2-PG13.5/12	PG13.5	8-12	AD21.2	20.4	8	22	20
HSKK-RG21.2-PG16/14	PG16	10-14	AD21.2	22.5	9	24	20
HSKK-RG28.5-PG21/18	PG21	13-18	AD28.5	28.3	11	30	10
HSKK-RG34.5-PG29/25	PG29	18-25	AD34.5	34.5	11	42	10
HSKK-RG42.5-PG36/32	PG36	26-32	AD42.5	42.5	13	52	10
HSKK-RG54.5-PG48/44	PG48	37-44	AD54.5	54.5	14	64	10
英制标准 G
型号	螺牙标准	电缆外径 (mm)	对应软管	螺纹外径 C1 (mm)	螺纹长度 C2 (mm)	板手径 A &F (mm)	包装
HSKK-RG10-G1/4/06	G1/4”	3-6	AD10.0	13.2	6	16	50
HSKK-RG13-G3/8/08	G3/8”	4-8	AD13.0	16.5	7	18	50
HSKK-RG15.8-G1/2/10	G1/2”	6-10	AD15.8	21.3	8	22	50
HSKK-RG18.5-G1/2/12	G1/2”	8-12	AD18.5	21.3	8	22	20
HSKK-RG21.2G1/2/12	G1/2”	8-12	AD21.2	21.3	8	22	20
HSKK-RG21.2-G3/4/18	G3/4”	13-18	AD21.2	26.6	8	30	20
HSKK-RG28.5-G1/22	G1”	15-22	AD28.5	33.4	11	36	10
HSKK-RG34.5-G1-1/4/28	G1-1/4”	22-28	AD34.5	42.1	11	48	10
HSKK-RG42.5-G1-1/2/32	G1-1/2”	26-32	AD42.5	47.8	13	52	10
HSKK-RG54.5-G2/44	G2”	37-44	AD54.5	59.6	14	64	10
美制标准 NPT
型号	螺牙标准	电缆外径 (mm)	对应软管	螺纹外径 C1 (mm)	螺纹长度 C2 (mm)	板手径 A &F (mm)	包装
HSKK-RG13-NPT3/8/08	NPT3/8”	4-8	AD13.0	16.5	7	18	50
HSKK-RG15.8-NPT1/2/10	NPT1/2”	8-12	AD15.8	21.3	8	22	20
HSKK-RG18.5-NPT1/2/12	NPT1/2”	8-12	AD18.5	21.3	8	22	20
HSKK-RG21.2-NPT1/2/12	NPT1/2”	8-12	AD21.2	21.3	8	22	20
HSKK-RG21.2-NPT3/4/18	NPT3/4”	13-18	AD21.2	26.6	11	30	20
HSKK-RG28.5-NPT3/4/18	NPT3/4”	13-18	AD28.5	26.6	11	30	20
HSKK-RG34.5-NPT1/22	NPT1”	15-22	AD34.5	33.4	11	36	10
