防爆填料函是什么

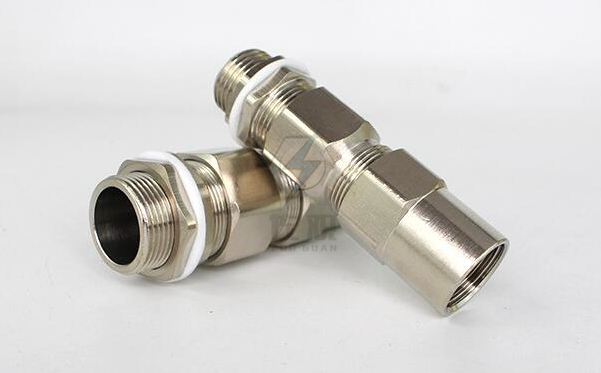

根据实际工程经验，部分工程在CABLE GLAND的设计选型上存在 较多问题，一些工程设计人员不能针对不同的使用场所合理选用 ，常常选择较大的安全余量，应用防爆型CABLE GLA ND代替一般安全场所用的普通型情况，使工程成本不当增加， 业主方因此不愿意 采用 ；有些与电缆各层护套和铠装不配套，降低了其使用的可靠性 和应有的防护效果。因此，结合电气工程实际情况 ，综合各种因素合理选取不同+种类的、 不同密封要求的CABLE GLAND就显得尤 为重要。较为复杂的CABLE GLAND主体(图1)通常由：①固定安装口部件②内护层橡胶密封圈③密合垫圈④止旋垫圈⑤联接座部件⑥铠装压紧螺母⑦外密封锁母⑧外护套密封圈⑨绝缘套箍等组成另外 有些还配有：公制缩径接头、防松夹爪、图1 CABL E GLAND 结构详图密封垫圈、接地片、常温 ( 热缩) 护套等部件，连续运行温度可以达到一6O～150 ℃。
根据实际工程经验，部分工程在CABLE GLAND的设计选型上存在 较多问题，一些工程设计人员不能针对不同的使用场所合理选用 ，常常选择较大的安全余量，应用防爆型CABLE GLA ND代替一般安全场所用的普通型情况，使工程成本不当增加， 业主方因此不愿意 采用 ；有些与电缆各层护套和铠装不配套，降低了其使用的可靠性 和应有的防护效果。因此，结合电气工程实际情况 ，综合各种因素合理选取不同+种类的、 不同密封要求的CABLE GLAND就显得尤 为重要。较为复杂的CABLE GLAND主体(图1)通常由：①固定安装口部件②内护层橡胶密封圈③密合垫圈④止旋垫圈⑤联接座部件⑥铠装压紧螺母⑦外密封锁母⑧外护套密封圈⑨绝缘套箍等组成另外 有些还配有：公制缩径接头、防松夹爪、图1 CABL E GLAND 结构详图密封垫圈、接地片、常温 ( 热缩) 护套等部件，连续运行温度可以达到一6O～150 ℃。
CABLE GLAND的选用应先根据使用场所和环境条件确定类别，再根 据电缆确定具体的规格 。
按照应用场所：有普通型、隔爆型、增安型、本安型等 。
隔爆型接线箱E x- d 应配装隔爆型，电缆密封套 E x- d，电缆密封套必须符合 GB3836．1-2000 中的附录D有关规定。电缆密封套入口螺纹和箱壁配合形成隔爆结合面，螺纹精度应不低于6h／6g。双层密封，环保密封圈，最高防护等级可达到IP68，耐腐蚀，用于各种危险区域 。增安型接线箱E x-e 应配装增安型电缆密封套E x-e，电缆密封套安装在接线箱壁上，可根据箱壁的厚度进行开孔和套丝两种安装形式，其防护性能应与相配合的增安型箱体相适应。具体可按照相应 的危险区域等级划分和防护形式进行IP 等级选取 。
按照制作材料：黄铜( 铜镀镍 )、铝制、不锈钢 、钢制镀锌以及非金属材料(如尼龙 、ABS工程塑料)等 ，可根据不同的质量要求选用 。
按照电缆类型：铠装(钢丝编织或带状铠装电缆)与非铠装电缆，扁平电缆等 。
按照密封结构类型：传统的压紧式密封结构有普通密封型、双重内密封结构 、内外护套加厚密封型，另外还有强迫式的电缆密封结构 。电缆的固定和铠装护层的电气连续性由CABLE GLAND内的铠装固定装置完成 ，密封性一般由电缆的外皮(外护层) 实现 ，如果没有铠 装层 ，则密封由电缆的内皮 (内护层) 实现
